Protección contra sobretensiones en sistemas energéticos

Protección contra rayos y sobretensiones TIPO I

Protección contra sobretensiones en sistemas energéticos

Protección lista para el futuro

Con VARITECTOR ofrecemos una gama completa de componentes fiables de protección contra rayos y sobretensiones para la protección de sistemas energéticos e instalaciones en aplicaciones de edificios, industriales y de procesos. 35 mm Los potentes descargadores de rayo tipo I están disponibles para carril DIN y para sistemas de barras colectoras de 40 mm y 60 mm.

Resumen de las ventajas

Alto rendimiento en tu aplicación

Alto rendimiento en tu aplicación

Según la forma de red para la que se requiera protección contra rayos, hay disponibles módulos de protección contra sobretensiones de 1 a 4 polos, así como versiones 1+1 y 3+1.

Gama de producto completa y atractiva

Gama de producto completa y atractiva

Los productos de protección contra rayos y sobretensiones tipo I están disponibles para tensiones de red de 230 V/400 V, 400 V/690 V y 950 V.

Gama universal de producto

Gama universal de producto

Los descargadores se someten a pruebas de conformidad con la norma IEC/EN 61643-11 y pueden instalarse en sistemas conformes con las normas IEC/EN 61643-12 o DIN EN 62305-4.

Gama de producto – Protección contra rayos y sobretensiones tipo I (CA)

12,5 kA

12,5 kA

230 V/400 V
12,5 kA – sin corriente de fuga

12,5 kA – sin corriente de fuga

230 V/400 V
12,5 kA – sin corriente de fuga

12,5 kA – sin corriente de fuga

230 V / 400 V – Monobloque
25 kA

25 kA

230 V / 400 V – con fusible integrado
25 kA – sin corriente de fuga

25 kA – sin corriente de fuga

230 V/400 V
25 kA – sin corriente de fuga

25 kA – sin corriente de fuga

230 V / 400 V – Monobloque
10 kA

10 kA

400 V/690 V
25 kA – sin corriente de fuga

25 kA – sin corriente de fuga

400 V / 690 V – Monobloque
12,5 kA

12,5 kA

950 V
7,5 kA / 12,5 kA

7,5 kA / 12,5 kA

230 V / 400 V – Para barra colectora de 40 mm
12,5 kA

12,5 kA

230 V / 400 V – Para barra colectora de 60 mm

Protección contra rayos y sobretensiones tipo I – 230 V / 400 V

12,5 kA – VARITECTOR PU AC I LH

Los dispositivos enchufables de protección contra rayos y sobretensiones VARITECTOR PU AC tipo I+II tienen una corriente de choque de rayo Iimp = 12,5 kA y se utilizan en el nivel de protección pararrayos III/IV. Los dispositivos están coordinados energéticamente tipo I, tipo II y tipo III según IEC/EN 61643-11 (VDE 0675-11) y tienen un nivel de protección UP ≤ 1,5 kV. Existen configuraciones de producto específicas para los distintos tipos de red.

12,5 kA – VARITECTOR PU AC I LH
  • Descargador combinado tipo I+II para una amplia gama de aplicaciones
  • Descargador enchufable con corriente de impulso de rayo Iimp de 12,5 kA por módulo
  • Visualización del estado y contacto de señalización a distancia para facilitar el mantenimiento
IR AL CATALOGO-ONLINE

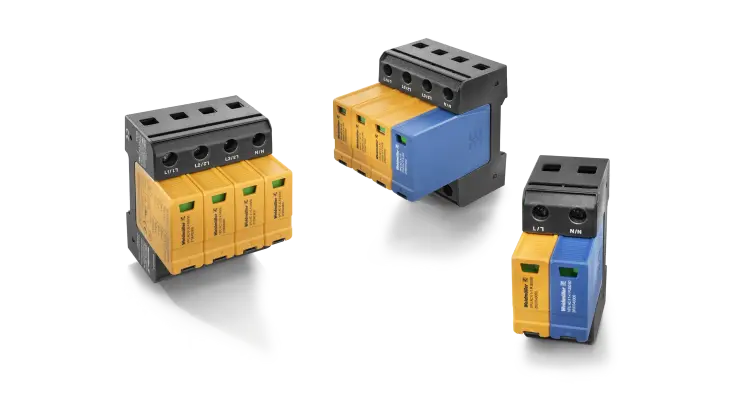

12,5 kA – VARITECTOR PU AC I sin corriente de fuga

Los dispositivos enchufables de protección contra rayos y sobretensiones tipo I+II VARITECTOR PU AC no generan corriente de fuga y son aptos para su uso en la zona anterior al contador. Los módulos están coordinados energéticamente tipo I, tipo II y tipo III conforme a IEC/EN 61643-11 (VDE 0675-11) y se utilizan en sistemas de protección contra rayos de clase III/IV. Existen configuraciones de producto específicas para los distintos tipos de red.

12,5 kA – VARITECTOR PU AC I sin corriente de fuga
  • Serie sin corriente de fuga para uso antes del contador eléctrico
  • Descargador enchufable con corriente de impulso de rayo Iimp de 12,5 kA por módulo
  • Fusible de reserva no necesario hasta 315 A
IR AL CATALOGO-ONLINE

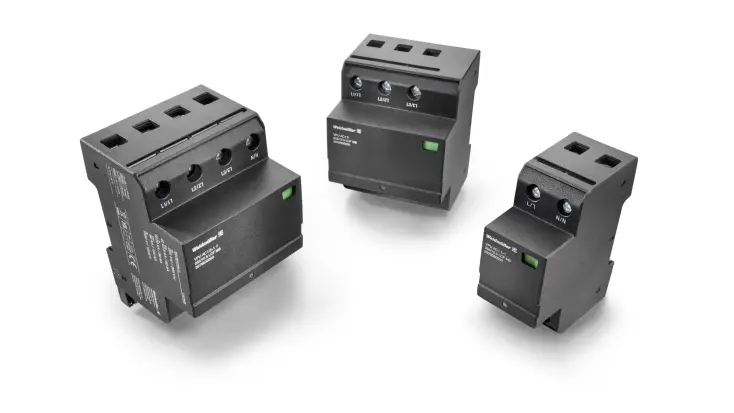

12,5 kA – VARITECTOR PU AC I sin corriente de fuga / Monobloque

Los dispositivos combinados de protección contra rayos y sobretensiones del VARITECTOR PU AC tipo I+II no tienen corriente de fuga y son especialmente compactos. Pueden utilizarse en la zona de medición previa y posterior según VDE-AR-N 4100. Todos los dispositivos están coordinados energéticamente y cumplen las clases de rendimiento T1, T2 y T3 según IEC/EN 61643-11 y VDE 0675-11 con un nivel de protección de hasta ≤ 1,5 kV. Existen configuraciones de producto específicas para los distintos tipos de red.

12,5 kA – VARITECTOR PU AC I sin corriente de fuga / Monobloque
  • Descargador combinado tipo I+II para una amplia gama de aplicaciones
  • Monobloque sin corriente de fuga con sensibilidad a las fluctuaciones de corriente de impulso de rayo de 12,5 kA
  • Visualización del estado y contacto de señalización a distancia para facilitar el mantenimiento
IR AL CATALOGO-ONLINE

25 kA – VARITECTOR PU AC I F con fusible integrado

Los protectores contra sobretensiones probados de la serie VPU tipo I con 25 kA también están disponibles en versiones con fusible de respaldo integrado. Esto elimina la necesidad de un fusible adicional ext. antes del SPD. Los dispositivos combinados de protección contra sobretensiones tipo I+II tienen un fusible de reserva por circuito de protección y se pueden utilizar universalmente en sistemas de distribución de corriente. Existen configuraciones de producto específicas para los distintos tipos de red.

25 kA – VARITECTOR PU AC I F con fusible integrado
  • Protección perfecta gracias al fusible integrado y a elevadas corrientes de fuga
  • Instalación y mantenimiento cómodos gracias a los módulos enchufables
  • Variantes preconfiguradas para aplicaciones multipolares
IR AL CATALOGO-ONLINE
Leer más

25 kA – VARITECTOR PU AC I S-Line sin corriente de fuga

La innovadora tecnología de descargador de gas de nuestra línea VARITECTOR PU AC S permite un diseño particularmente compacto con sólo 18 mm de anchura por polo. Para una excelente protección contra sobretensiones con un diseño delgado y una atractiva relación precio/rendimiento.

25 kA – VARITECTOR PU AC I S-Line sin corriente de fuga
  • Descargador enchufable de tipo I más estrecho con capacidad de descarga de 25 kA
  • Potente: funcionamiento sin fusibles hasta 315 A
  • La coordinación energética tipos I, II y III permite una protección fiable
IR AL CATALOGO-ONLINE
Leer más

25 kA – VARITECTOR PU AC I+II sin corriente de fuga / Monobloque

Los dispositivos de protección contra rayos y sobretensiones Varitector PU AC tipo I+II no tienen corrientes de fuga y son especialmente compactos. Pueden utilizarse en los rangos de pre-medición y post-medición de acuerdo con VDE-AR-N 4100 y cumplen los requisitos para los tipos I y II. Todos los dispositivos están coordinados energéticamente y cumplen las clases de rendimiento T1+T2+T3 según IEC/EN 61643-11 y VDE 0675-11 con un nivel de protección de hasta ≤ 1,5 kV. Hay diferentes configuraciones de producto orientadas a la aplicación para diferentes tipos de red.

25 kA – VARITECTOR PU AC I+II sin corriente de fuga / Monobloque
  • Descargador combinado tipo I+II para una amplia gama de aplicaciones
  • Visualización del estado y señalización de fallos para facilitar el mantenimiento
  • Gran corriente de descarga para un uso universal en todas las clases de protección pararrayos
IR AL CATALOGO-ONLINE

Protección contra rayos y sobretensiones tipo I – 400 V / 690 V

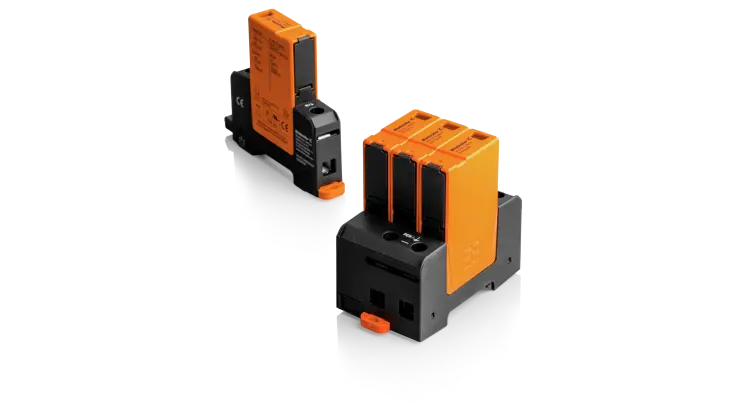

10 kA – VARITECTOR PU AC I para aplicaciones AC de 480 V

Los módulos complementarios fueron diseñados como dispositivos de protección contra sobretensiones para redes de CA con una tensión nominal de 400 V CA. Los descargadores enchufables están coordinados energéticamente y son de tipo I, II y III conforme a IEC/EN 61643-11. No se requiere fusible de reserva hasta 315 A. Hay configuraciones de producto específicas para cada tipo de red.

10 kA – VARITECTOR PU AC I para aplicaciones AC de 480 V
  • Instalación y mantenimiento cómodos gracias a los módulos enchufables
  • No se requiere fusible de reserva hasta 315 A
  • Disponible para tipos de red TN, TN-C, TN-C-S y TN-S
IR AL CATALOGO-ONLINE

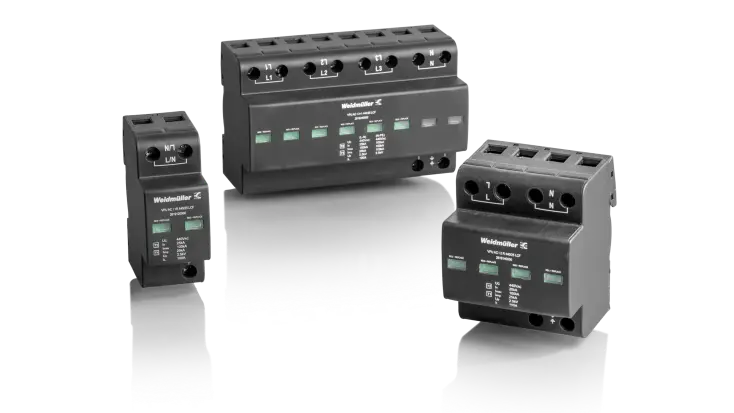

25 kA – VARITECTOR PU AC I sin corriente de fuga / Monobloque

Los dispositivos combinados de protección contra rayos y sobretensiones del VARITECTOR PU AC tipo I+II no tienen corriente de fuga y son especialmente compactos. Pueden utilizarse en la zona de medición previa y posterior según VDE-AR-N 4100. Todos los dispositivos están coordinados energéticamente y cumplen las clases de rendimiento T1, T2 y T3 según IEC/EN 61643-11 y VDE 0675-11 con un nivel de protección de hasta ≤ 1,5 kV. Existen configuraciones de producto específicas para los distintos tipos de red.

25 kA – VARITECTOR PU AC I sin corriente de fuga / Monobloque
  • Gran corriente de descarga para un uso universal en todas las clases de protección pararrayos
  • No se requiere fusible de reserva hasta 250 A
  • Visualización del estado y contacto de señalización a distancia para facilitar el mantenimiento
IR AL CATALOGO-ONLINE

Tipo I protección contra rayos y sobretensiones – 950 V

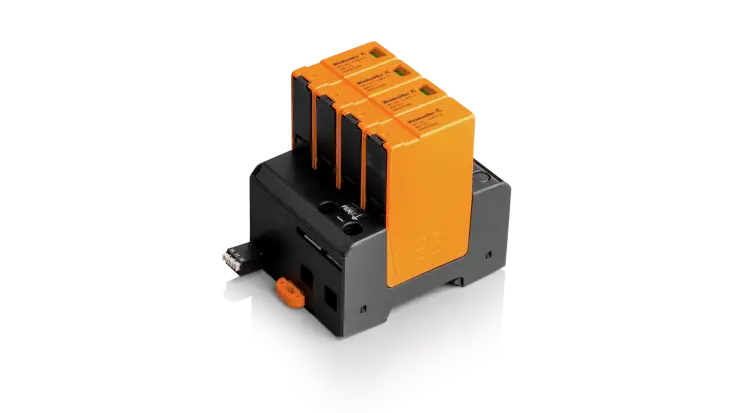

12,5 kA – VARITECTOR PU AC I para aplicaciones AC de 950 V

El módulo complementario fue diseñado como dispositivo de protección contra sobretensiones para redes de CA con una tensión nominal de 800 V CA. Está especialmente indicado como protector de sobretensión para los inversores Huawei SUN 2000 y PID 2000. El diseño exclusivo 3+MOV garantiza un manejo seguro con sistemas de inversor fotovoltaico de hasta 950 V Uc.

12,5 kA – VARITECTOR PU AC I para aplicaciones AC de 950 V
  • Versión especial 3+MOV para la protección AC de un inversor
  • Descargador combinado tipo I / tipo II según EN 61643-11:2002-A11:2007
  • Capacidad de conexión continua para una fácil instalación y mantenimiento
IR AL CATALOGO-ONLINE

Productos tipo I para sistemas de barras colectoras

VARITECTOR PU ZPA S

Protección contra sobretensiones para sistemas de barras colectoras de 40 mm

Ir al catálogo de producto VARITECTOR PU ZPA S

VARITECTOR PU AC BS60

Protección contra sobretensiones para sistemas de barras colectoras de 60mm

Ir al catálogo de producto VPU AC BS60
