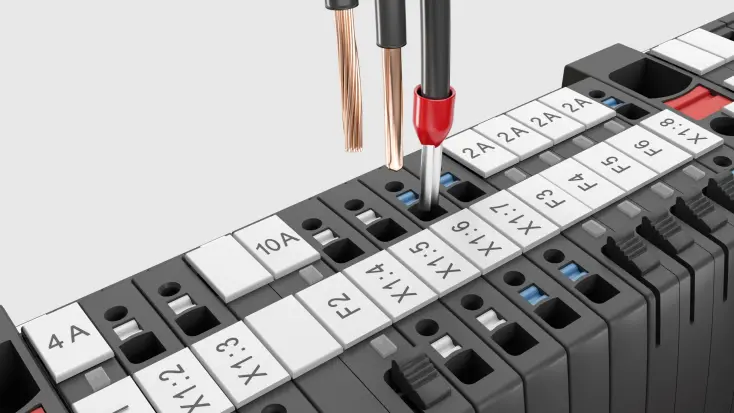

En muchos sectores industriales es esencial contar con conexiones seguras y fiables. La tecnología PUSH IN ahorra mucho tiempo y garantiza la máxima fiabilidad de contacto; además, es especialmente cómoda de usar: un conductor sólido o flexible desaislado con un terminal tubular crimpado, se inserta en la unidad de sujeción hasta el tope, y una conexión segura y estanca al gas ya está completa. Muy sencillo y sin herramientas.
En comparación con las conexiones directas, PUSH IN ahorra hasta un 50 % del tiempo de cableado porque simplemente insertas el conductor en la unidad de sujeción para establecer la conexión.
Se puede acceder fácil y exclusivamente al cableado desde la parte frontal. No necesitas ninguna herramienta para abrir el punto del borne, así que ambas manos permanecen libres. Para aflojar, utilizas un destornillador normal.
Una vez conectado, el muelle asegura una fuerza de contacto constante durante décadas. La conexión PUSH IN es fácil de manejar, incluso para las máquinas de cableado automáticas, por lo que está equipada perfectamente para el futuro.

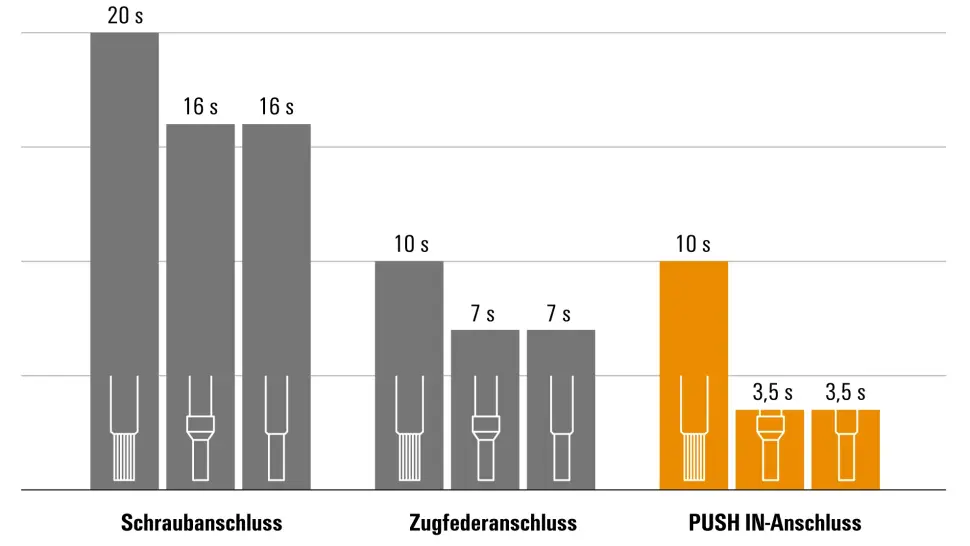

Con las soluciones de conexión PUSH IN, ya no necesitas un destornillador para abrir los puntos de borne. En su lugar, solo tienes que insertar el conductor en el punto de borne. Esto ahorra tiempo. Las conexiones PUSH IN son particularmente adecuadas para conductores rígidos, semirrígidos y conductores flexibles con terminales tubulares crimpados. Además, los conductores soldados por ultrasonidos también pueden conectarse. Los tiempos indicados se refieren a la operación de conexión de conductores. Todos los tipos de conexión se pueden usar con o sin terminales tubulares.
En principio, se puede distinguir entre dos tipos de conexión: tecnología de conexión por pisador y tecnología de conexión por tornillo. Cada una de ellas puede dividirse en varias subcategorías y tienen características específicas:
Las conexiones por pisador, que incluyen la tecnología PUSH IN y la conexión directa, permiten una conexión sin mantenimiento y a prueba de gas, así como una conexión permanentemente resistente a sacudidas y a vibraciones.
Las conexiones por tornillo, que incluyen conexiones de brida-tornillo y perno, son particularmente adecuadas para conexiones con grandes secciones de conductor. Weidmüller es uno de los pocos fabricantes conocidos que incluye todos los tipos de conexión estándar en su gama de productos. Por lo tanto, todas las tecnologías de conexión están disponibles en un único proveedor.

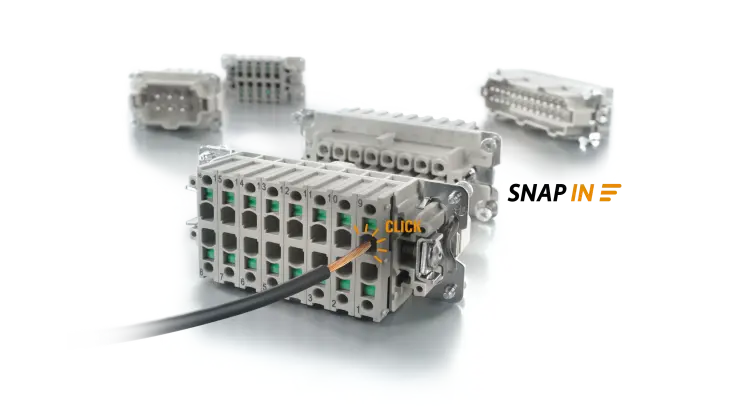

El principio de la nueva conexión SNAP IN es tan simple como su manejo: solo tienes que insertar directamente el conductor desaislado en un punto de conexión abierto y la conexión rápida encaja en su lugar con un clic.
Las conexiones PUSH IN proporcionan seguridad para casi todas las aplicaciones. Debido al hecho de que la mayoría de ellas han sido sometidas a pruebas más allá de la norma estándar, también pueden utilizarse en áreas sensibles y entornos difíciles. Esto incluye tecnología de control del tráfico, ingeniería de procesos, suministro de energía o construcción naval. Todos los días, la tecnología de conexión PUSH IN se enfrenta a multiples desafíos en máquinas y sistemas en todo el mundo. En resumen: ¡con PUSH IN, los usuarios siempre juegan seguro!
La tecnología de conexión PUSH IN separa la función mecánica de la función eléctrica. Como resultado, su funcionamiento se basa en el mismo principio básico que las probadas tecnologías de conexión brida-tornilllo y conexión directa. Los materiales de gran calidad garantizan una calidad de contacto constante.

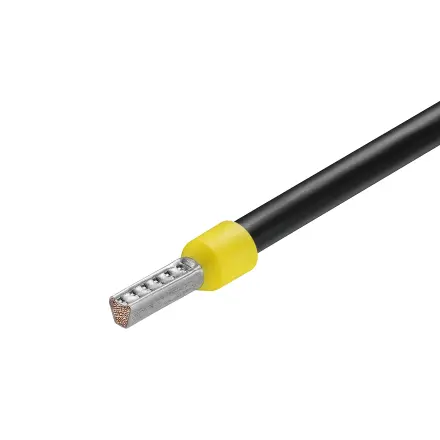

Los terminales crimpados rectangulares se pueden insertar muy fácilmente en una conexión PUSH IN. Las formas de crimpado trapezoidales según la norma EN 60947-1 son particularmente adecuadas para conexiones de dispositivos compactos.

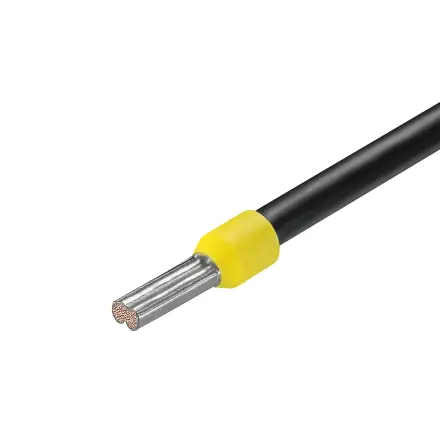

Con la combinación óptima de densidad y volumen de crimpado, el crimpado WM proporciona las mejores fuerzas de extracción del terminal y, al mismo tiempo, garantiza un crimpado estanco al gas.

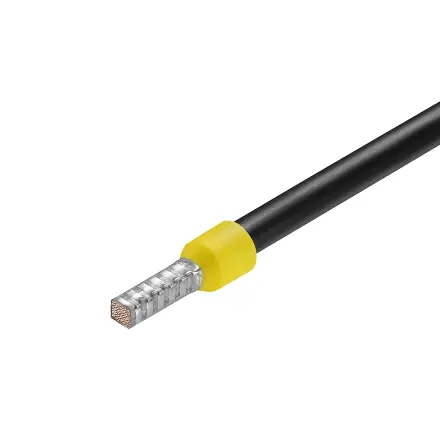

La forma cuadrada coincide con la forma de la abrazadera en el terminal, lo que, junto con la orientación correcta, asegura una sujeción aún mejor del terminal.

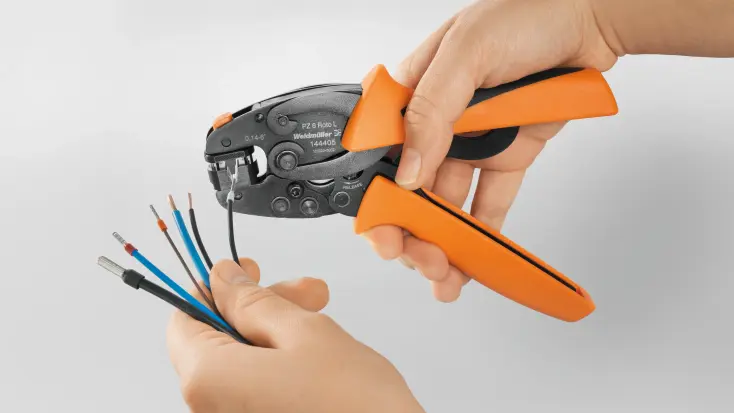

La matriz de crimpado universal garantiza un procesamiento sin fallos en el taller.

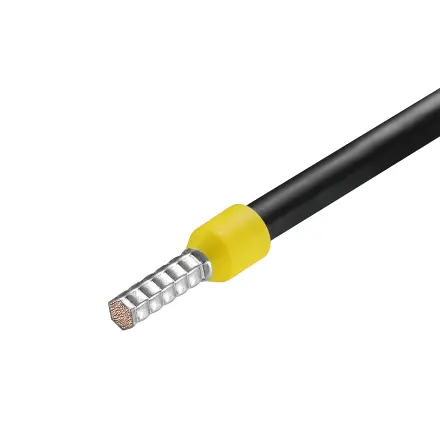

La forma de crimpado simétrica permite la inserción en cualquier orientación, perfectamente adaptada para el cableado automatizado del armario de distribución.
Para aprovechar al máximo todas las ventajas de la tecnología de conexión PUSH IN, ofrecemos la mejor base. De acuerdo con el lema "coherente desde el terreno hasta el sistema de control", Weidmüller proporciona una gama de productos PUSH IN completa que abarca sistemas de control, relés, bornes, protección contra sobretensiones y sensor/actuador sobre el terreno. El manejo estandarizado facilita lo más posible el trabajo productivo de los constructores de armarios de distribución eléctricos.

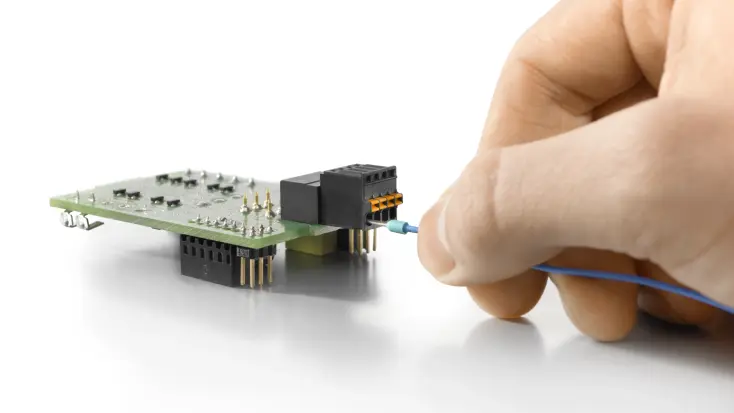

Incluso el diseño de componentes se beneficia de la tecnología PUSH IN
Un diseño de componentes consistente proporciona al usuario un sistema claramente organizado que es particularmente fácil de mantener. Gracias a las tomas de prueba integradas, puedes realizar todas las tareas de control y prueba, así como la resolución de problemas, con mucha mayor facilidad, seguridad y rapidez.
El cableado de las soluciones PUSH IN se realiza exclusivamente desde el frente. Se trata de una clara ventaja en relación con las conexiones de tornillo, en las que la entrada del conductor y el elemento de accionamiento se encuentran en un ángulo de 90°, con aberturas laterales a las que a menudo resulta difícil acceder.
Un destornillador normal es suficiente para liberar el conductor. La entrada de operación y la entrada del conductor están separadas óptica y físicamente entre sí. El empujador proporciona protección adicional contra el contacto accidental.

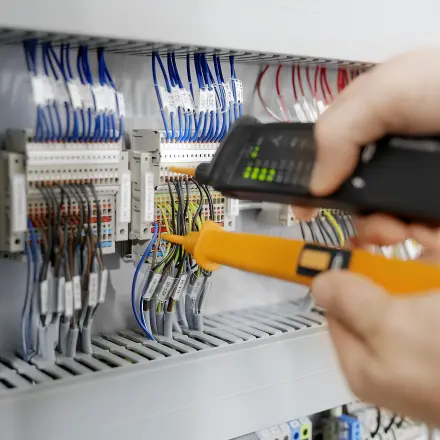

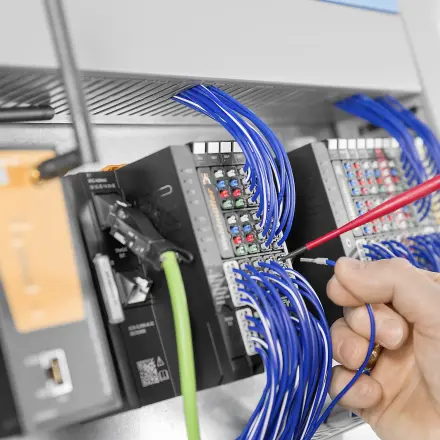

La toma de pruebas integrada es ideal para todas las puntas de medición comunes (DigiCheck, Duspol, multímetro). A diferencia de la medición en un tornillo o muelle tensión, el usuario puede manejar el dispositivo de medición con ambas manos libres.

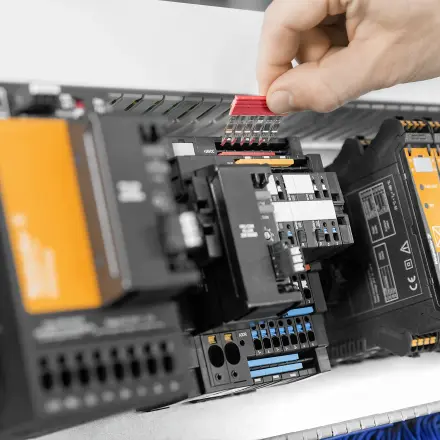

Para todos los productos PUSH IN se diseñan accesorios consistentes, como canales de Conexión transversal, zonas separadoras, soportes para señalizadores de desaislamiento, etc. Esto permite una instalación uniforme, rápida y sin errores.

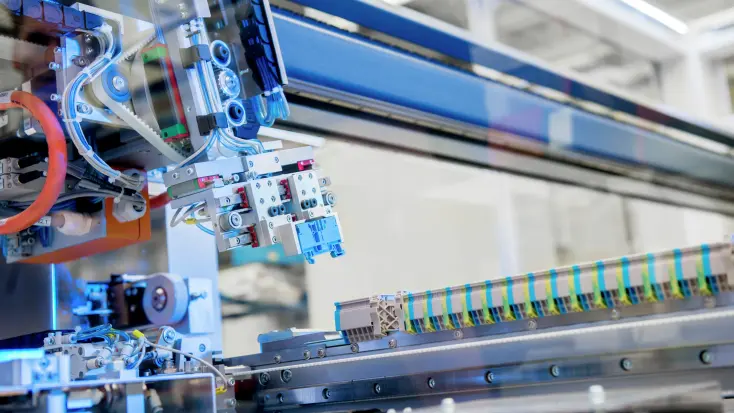

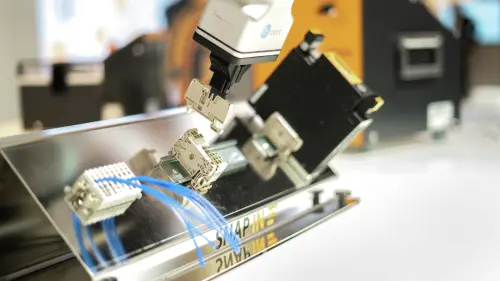

El diseño moderno y uniforme de los productos PUSH IN ya ofrece muchas ventajas en el cableado y las pruebas. Pero la conexión sin herramientas y un diseño consistente también son importantes para los procesos de montaje y cableado automatizados del futuro. Estos factores ya se tienen en cuenta en nuestros productos PUSH IN. Por ejemplo, el contorno de carcasa de nuestros bornes modulares de la serie A ya está diseñado para el montaje automático de carriles. Los bordes rectos proporcionan una sujeción segura para la pinza de un brazo robótico. Por lo tanto, las conexiones PUSH IN son más fáciles de manejar que otros métodos de conexión, incluso para las máquinas de cableado automático.
La conformidad con las normas y la alta calidad constante de todos los componentes electrónicos son algunos de los factores decisivos para el éxito en el desarrollo de productos. Tenemos un laboratorio de pruebas acreditado y los certificados de homologación correspondientes, con los que demostramos el nivel de alta calidad de la tecnología de conexión PUSH IN de Weidmüller. Vamos más allá del marco de pruebas de prototipo prescrito y llevamos a cabo los siguientes ensayos, entre otros, para garantizar la seguridad de nuestras soluciones de conexión.
